管道里程桩设计图册,管道里程桩规格尺寸
发布时间:2019-11-14 作者:金能电力 来源:金能电力 点击:
一、管道里程桩(电位、电流、管道穿、跨越桩通用)

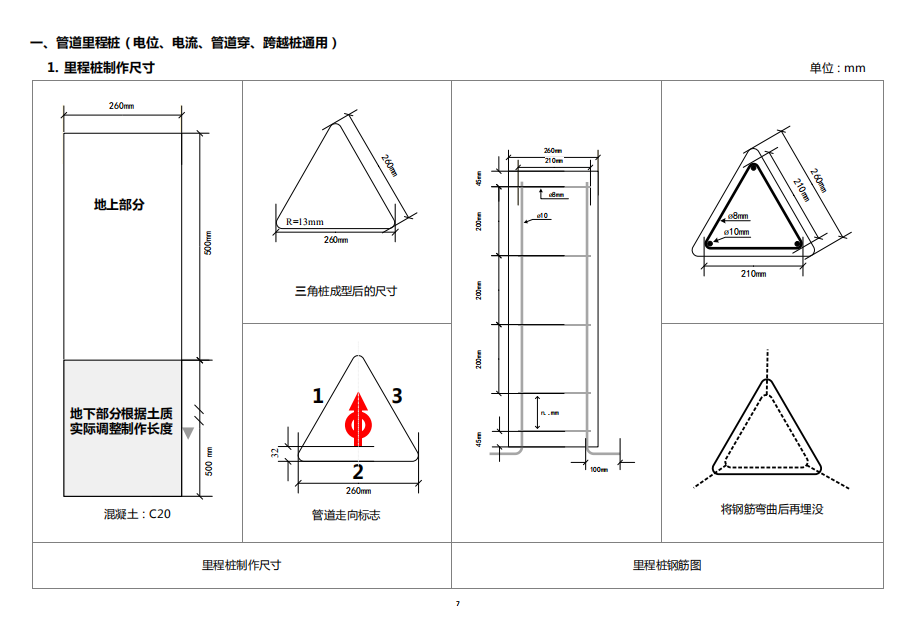

1. 里程桩制作尺寸

2. 管道里程桩、加密桩底座制作尺寸(根据地质情况设置)

3. 管道里程桩标识内容

4. 管道里程桩标识内容

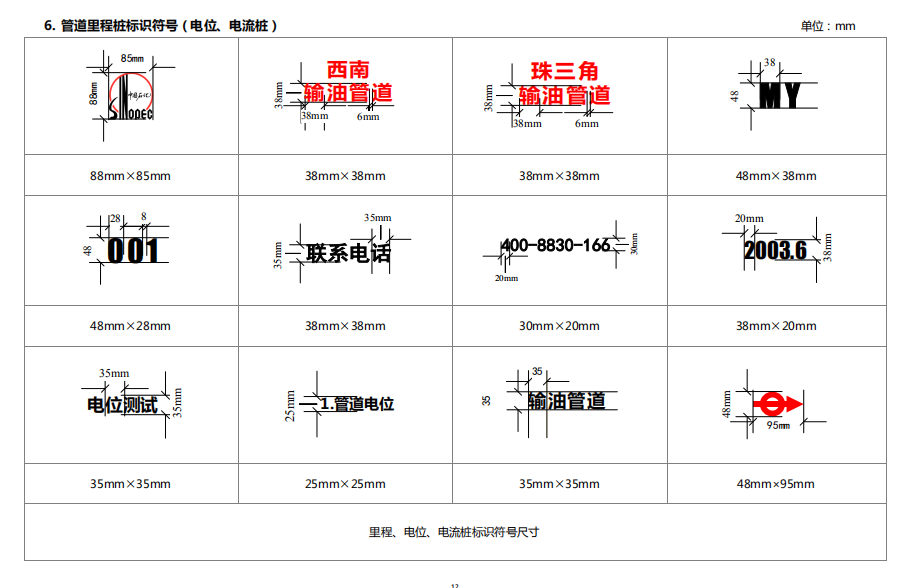

5. 管道里程桩标识符号(电位、电流桩)

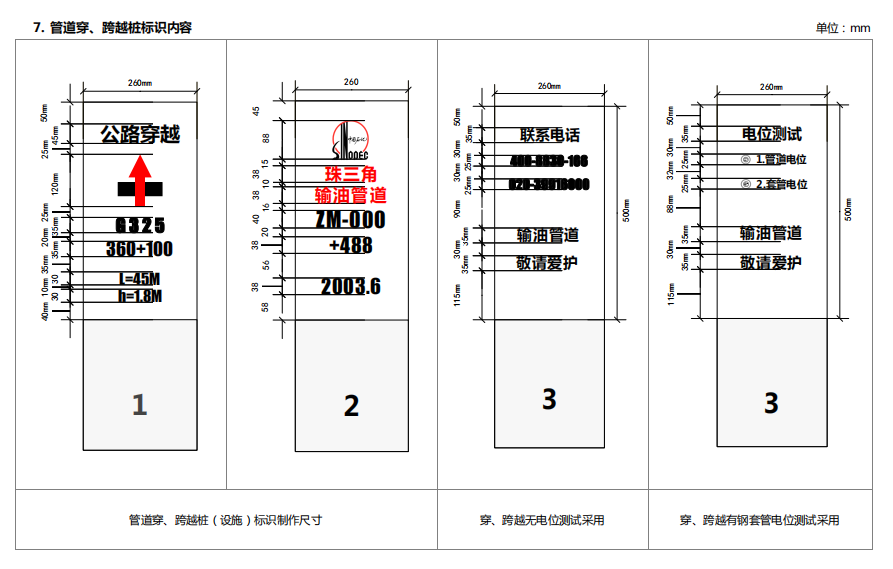

6. 管道穿、跨越桩标识内容

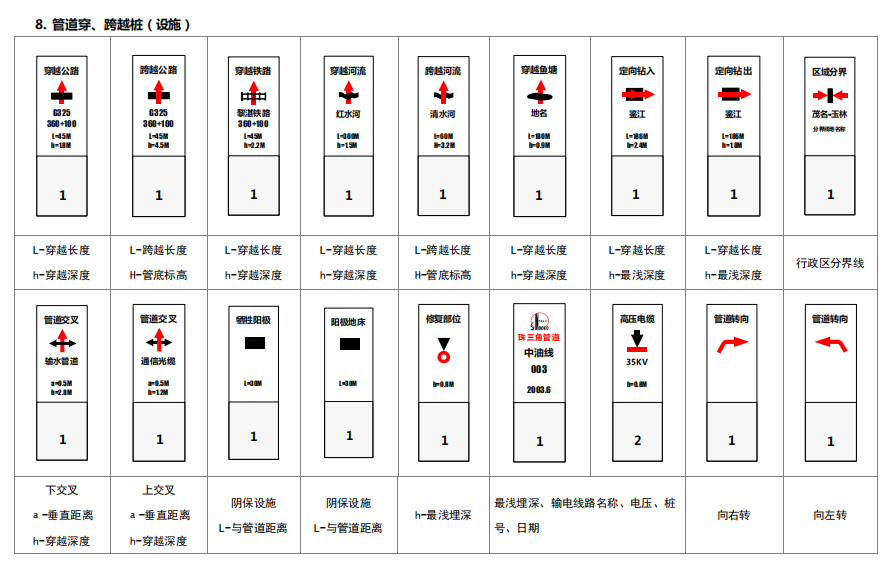

7. 管道穿、跨越桩(设施)

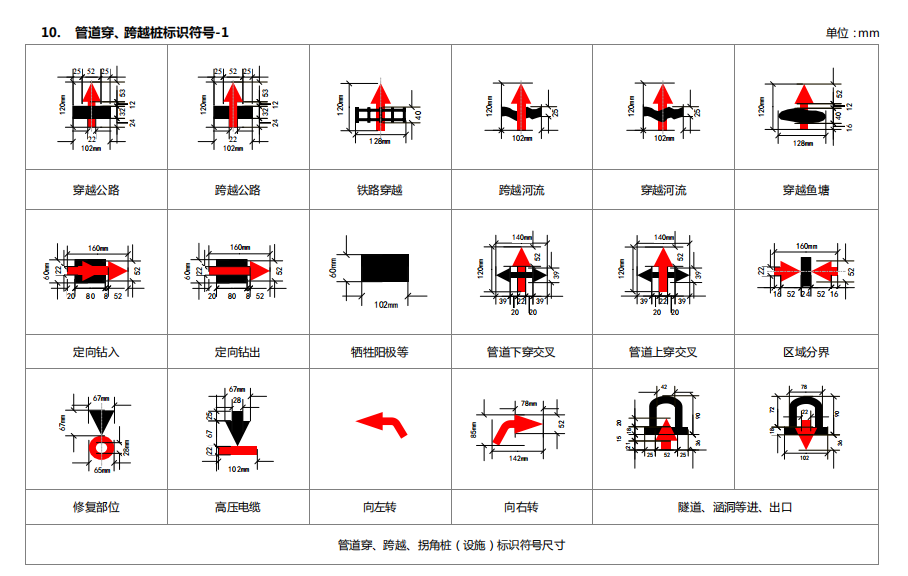

8. 管道穿、跨越桩标识符号-1

9. 管道穿、跨越桩标识符号-2
