输油管道三桩一牌有哪些？如何设置？
发布时间：2019-07-04 作者：金能电力 来源：金能电力 点击:
概述
为达到管道标识完整和清晰，方便管理,防止第三方破坏和标准化的要求，长输管道需要埋设三桩一牌。
线路三桩一牌，包括里程桩/阴保测试桩、标志桩(转角桩)桩、警示牌、加密桩/通信标石4类桩。
主要标准和依据如下：
⑴ 《中华人民共和国石油天然气管道保护法》 2010年10月1日起施行
⑵ 《管道干线标记设置技术规定》SY/T 6064 – 2011
⑶ 《埋地钢制管道阴极保护技术规范》GB/T 21448-2008
2 里程桩

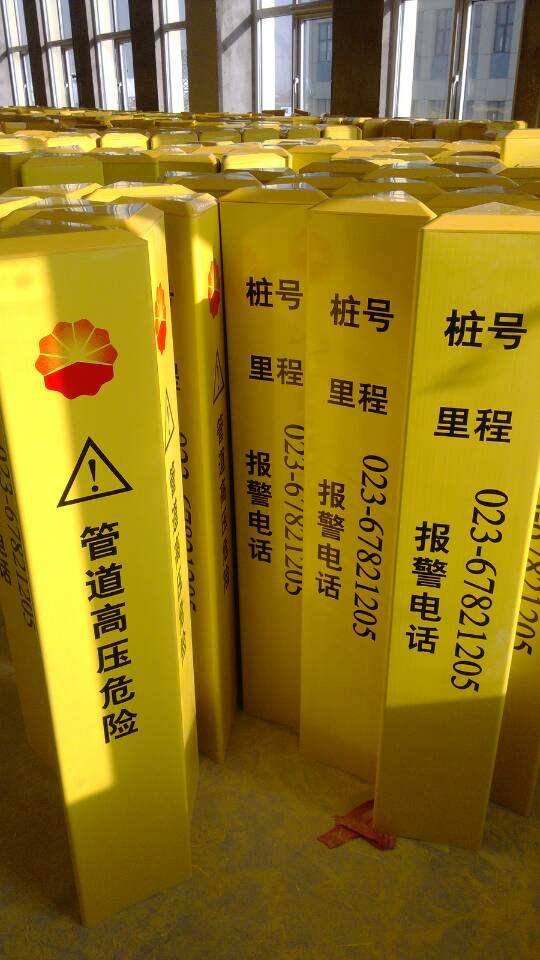

2.1 里程桩（兼作测试桩）设计图
里程桩用于标记输油管道的走向、里程。测试桩用于监测和测试管道阴极保护参数的地面标识。一般将里程桩与测试桩合并设置，以下统称里程桩。
里程桩有两类，一是成品钢桩，采用钢制的成品桩，另一类是三角形高桩，采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。
2.2 设置原则
⑴ 里程桩应自首站0km起每1km设置1个。因地面限制无法设置的，可隔桩设置，编号顺延。
⑵ 里程桩宜设置在距管道中线正上方。
⑶ 将地面标识设置于指定地点。在满足可视性和通视性需求及易于长期保留的前提下，除转角桩外，可沿管道方向适当调整间距，兼做里程桩的阴极保护测试桩调整间距不应大于50m。
⑷ 管道穿跨越铁路、公路、河流及其它管道交叉时,在100m范围内无里程桩（兼作测试桩）时，应增设测试桩。
⑸ 除转角桩外，多个管道桩体需要在同一地点设置时，应合并设置，按如下顺序优先设置，依次为里程桩、测试桩、标志桩。
⑹ 桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。
3 标志桩

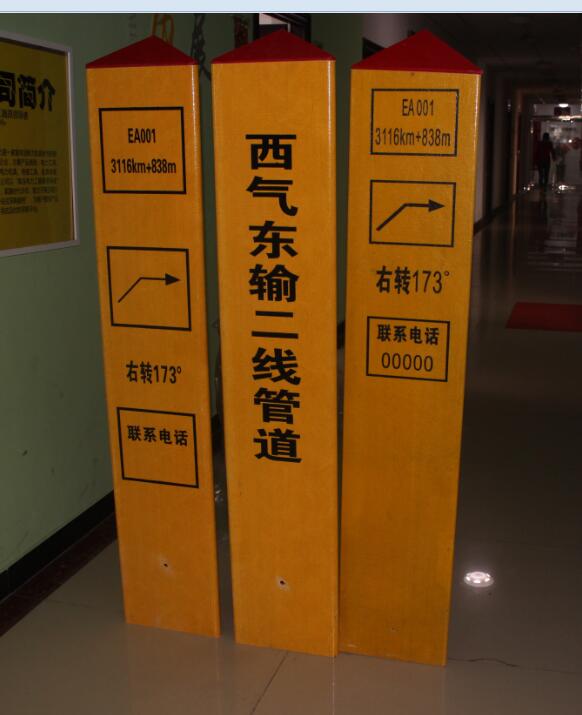

3.1 标志桩设计图
用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。
采用混凝土预制或复合材料（树脂+高强度玻璃纤维）成品桩。
3.2 设置原则
⑴转角桩位置不可随意移动。当无法设置转角桩时，如位于池塘中间时，应在进出池塘附近管道正上方分别设置一个转角桩，并均在顶部标明走向指向应设转角桩的位置和距此桩的距离。
⑵埋地管道与其它地下构筑物（如电缆、光缆、其它管道等）交叉，交叉桩应设置在交叉点正上方。
⑶标识固定墩、埋地绝缘接头及其它附属设施，设施桩应设置在所标识物体的正上方。
⑷在不同管理单位之间设置界桩。
⑸桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。
⑹管道穿越铁路时，应在铁路一侧设置穿越桩（另一侧设警示牌）。穿越桩设置在铁路用地边界线外2m处管道中心线的正上方。
⑺当管道穿跨越公路时，应按下列要求设置穿越桩：
● 管道穿越高速公路、一级、二级公路及穿越长度大于40m（含40m）的三级、四级公路时，应在公路一侧设置穿越桩（另一侧设警示牌）。设置位置为公路排水沟边缘以外1m处或高速公路围栏以外。
● 管道穿越三级、四级公路时，应在公路一侧设置穿越桩（未设警示牌时）。设置位置为管道上游的公路排水沟外边缘以外1m处，无边沟时，设置在距路边缘2m处。
⑻ 当管道穿越河流、渠道时，按下列要求设置穿越桩：
●管道穿越河流、渠道长度大于40m（含40m）时，应在其一侧设置穿越桩（另一侧堤上设警示牌）。设置位置在河流、渠道堤坝坡脚处或距岸边3m-10m处的稳定位置；
●管道穿越河流、渠道长度小于40m时，应至少在其一侧设置穿越桩（未设警示牌时）。设置位置在管道上游的河流、渠道堤坝坡脚处或距岸边3m-10m处的稳定位置。
4 警示牌
4.1 警示牌设计图
用于标记高风险地区或高后果区管道安全防范事项的地面警示标识。
警示牌采用钢制或复合材料（树脂+高强度玻璃纤维）成品桩。
4.2 设置原则
⑴ 警示牌应设置在管道穿越大中型河流、公路、铁路、隧道、临近水库及泄洪区、水渠、人口密集区、自然与地质灾害频发区、采空区、第三方施工活动频繁区等地段。
⑵ 管道跨越铁路、公路、河流处，在其中一侧设置警示牌。
⑶ 管道穿越通航河流时，应与航运部门协商，在两岸大堤均设置“禁止抛锚”的警示牌。
⑷ 警示牌的正面应面向应处于最易被看到的地方，如警示牌应面向与之有关的人最易看见的地方，如禁止抛锚牌应面向河流，公路边警示牌面向公路。
4.3 文字标识
⑴ 警示牌均标注管理单位，管道名称，警示用语、管理单位和联系电话。
⑵ 正面可根据《中华人民共和国石油天然气管道保护法》等相关规定并结合现场实际环境，确定警示用语。
⑶ 设置的同类标记形式与内容应保持一致。设置在少数民族地区的警示牌，其标记内容应增加该民族文字的警示用语。
⑷ 常用警示用语示例
①穿越河流警示用语：管道上下游各500m范围内禁止抛锚、拖锚、挖砂、挖泥、采石、水下爆破。
②穿越公路警示用语：高压输油管道，5m范围内禁止动土！禁止种植深根植物，堆放重物，禁止使用机械挖掘！施工前请联系业主。
③穿越铁路警示用语：高压输油管道，管道5m范围内禁止动土！禁止使用机械挖掘！施工前请联系业主。
④穿越人口密集区警示用语，可根据情况选用以下内容：
高压输油管道，危险！管道5m范围内禁止动土，禁止挖塘、修渠、修晒场、建温室、家畜棚、建房等。禁止使用机械挖掘，施工前请联系业主。
管道泄露的石油和因管道抢修排放的石油，由管道企业回收，处理，任何单位和个人不得侵占、盗窃、哄抢。
禁止下列危害管道安全的行为：
●擅自开启、关闭管道阀门；
●采用移动、切割、打孔、砸撬、拆卸等手段损坏管道；
●移动、毁损、涂改管道标志；
●在埋地管道上方巡查便道上行驶重型车辆；
●在地面管道线路、架空管道线路和管桥上行走或者放置重物。
⑤隧道口警示用语：根据《中华人民共和国管道保护法》第三十二条规定：在管道专用隧道中心线两侧个一千米范围内，禁止采石、采矿、爆破。
⑥水源保护地、湖泊、水库等警示用语：管道5m范围内禁止动土！禁止使用机械挖掘！施工前请联系业主。
⑦采矿区警示用语：《中华人民共和国管道保护法》规定：管道200m范围内采矿、爆破、工程钻探等必须经批准方可实施。
5 加密桩/通信标石

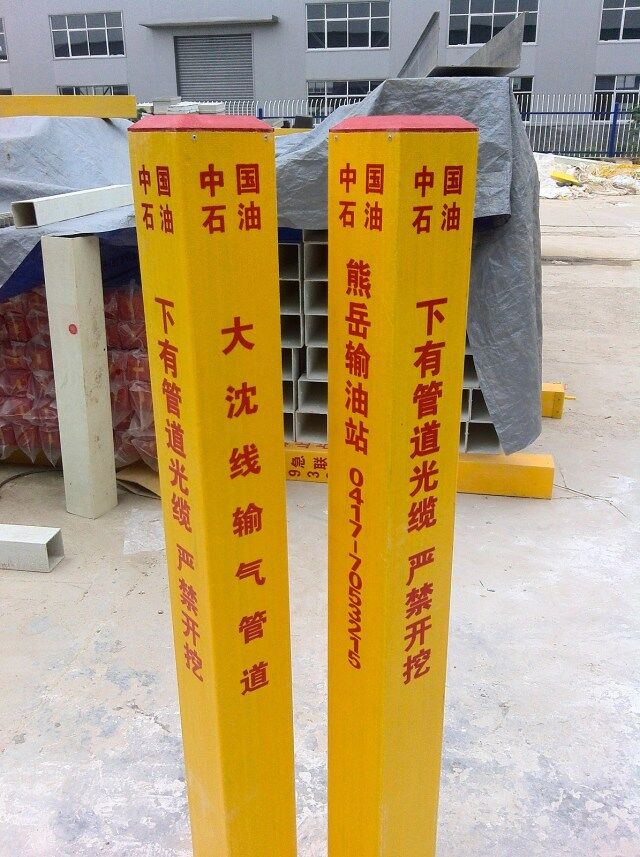

5.1 加密桩/通信标石设计图
加密桩和通信标石材质宜采用复合材料（树脂+高强度玻璃纤维）。
5.2 设置原则
线路加密桩与通信标石合用。
线路加密桩设置间距在城区、高风险、高后果区不大于50米，野外不大于200米，在野外植被茂密处宜设置A型桩，在无农作物或植被低矮区宜设置B型桩。
