油气管道线路标识桩，油气管道标志桩
发布时间：2019-03-22 作者：金能电力 来源：金能电力 点击:
油气管道上方的各种地面和地下标记，包括里程桩／测试桩、标志桩、分界桩、警示牌、通信标石、管道标识带等标记。
2、里程桩／测试桩
里程桩主要用于标识油气管道走向、里程的地面标记，测试桩主要用于监测与测试管道阴极保护参数的地面标记，里程桩一般与测试桩结合设置。
里程桩／测试桩根据高度分为高桩、低桩，除以下地区应选用高桩外，其它地区可选用低桩。
a)植被丰富、地形复杂地区；
b)采用直升机巡线的沙滩、戈壁地区。
高桩里程桩／测试桩根据材质分为钢质高桩、混凝土高桩。钢质高桩适用于测试端点数量较多，或治安情况较好，线路标识不易受到破坏的地区。
3、标志桩

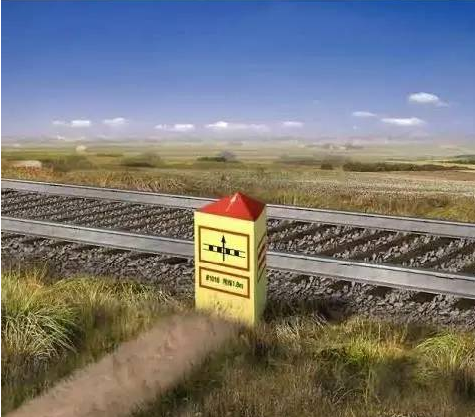

标志桩包括转角桩、河流穿越桩、隧道穿越桩、公路穿越桩、铁路穿越桩、管道交叉桩、通讯光缆（电缆）交叉桩、电力电缆交叉桩，主要用于标识管道方向变化、管道与地面工程（地下隐蔽物）交叉、管道结构（管径、壁厚、防护层）变化、管道附属地下设施的地面标记。

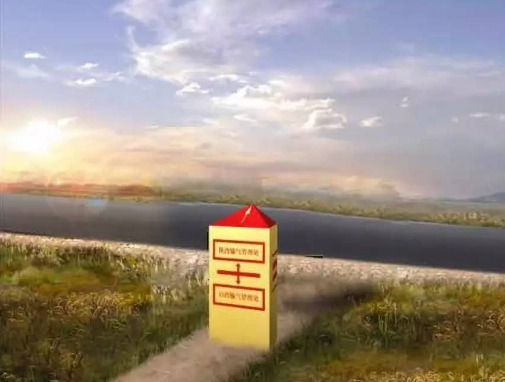

4、分界桩
明示管道所属行政管理区域分界的标记。
5、警示牌
当管道穿越大中型河流（山谷）、冲沟、隧道、临近水库及其泄洪区、水渠、人口密集区、地（震）质灾害频发区、地震断裂带、矿山采空区等危险点源时，明示管道安全防范事项的标记。
警示牌根据材质分为钢质警示牌、混凝土警示牌，钢质警示牌地面以上高2.5米，混凝土警示牌地面以上高1.6米。
6、通信标石
主要用于标识通信光缆敷设位置、走向的地面标记。
通信标石根据高度分为A型和B型，A型通信标石地面以上高1米，B型通信标石地面以上高0.6米。加密桩做法与通信标石相同。
7、加密桩
两个相邻里程桩之间，按一定距离埋设的用于确认管线走向的地面标记，同时用于管道埋深较浅的沟渠、重载车辆通过未作管道保护涵的道路、管道经过人口稠密区等特殊地段的地面警示标记。
8、管道标识带
连续敷设于埋地管道上方，用于防止第三方施工损坏管道而设置的地下标记。
油气管道线路标识设置基本要求
相同介质的两条管道同沟敷设时，线路标识宜合并设置，位置位于两条管道中间；三条管道同沟敷设时，应分别设置线路标识。
不同介质的两条管道同沟敷设时，应分别设置线路地面标识。
并行管道的线路标识应分别设置，每条管道的线路标识应清晰、醒目、便于区分。
除转角桩外，当多种线路标识需在同一地点设置时，应只设置一个线路标识，设置顺序为里程桩／测试桩、标志桩、通信标石、分界桩。
除相同介质的两条管道同沟敷设外，线路标识均应设置在管道中心线上方，在满足可视性需求的前提下，可适当纵向调整位置。
线路标识原则上应设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用的影响。
未作明确说明的线路标识桩正面均应面向来油（气）方向。
当管道埋深较浅，线路标识对管道有影响时，线路标识埋地部分的深度可适当减小，但不应小于0.3米，地面以上的高度保持不变。
油气管道线路标识材料选用
钢质高桩里程桩／测试桩、钢质警示牌、钢筋、埋件材质均为Q235A。
通信标石／加密桩宜采用复合材料（树脂+高强度玻璃纤维）制作，也可采用钢筋混凝土制作。
钢筋混凝土线路标识采用C30混凝土预制，保护层厚度20毫米。
油气管道线路标识施工基本要求
线路标识表面喷刷色彩应符合图集RGB颜色标准，桩体上所有中文、英文、阿拉伯数字、边框、字迹（边缘）要求清晰，字体采用宋体。当管线名称等字数较多时，可适当调整字体宽高比。
线路标识涂料应采用油性金属氟碳漆、饰面施工应执行JGJ/T 29。
线路标识应设置在均匀密实的土层之中，地基承载力不应低于80kPa。
钢质线路标识制作尺寸允许偏差±3毫米，钢筋混凝土线路标识制作尺寸允许偏差±10毫米。
线路标识埋设水平位置偏差±0.3米，垂直埋设偏差±0.1米。
